HVLS Fan

Ceiling Fan(AIR 360®)

AIR 360® 제품구성 및 설명

01. AIR 360® 주요 구성품과 조립구성도

  • 제품명

    산업용 저속 - 고풍량 천정 팬 (Industrial HVLS Ceiling Fan)

  • 모델명

    AIR 360®

AIR 360® 주요 구성품
  • 직결구동 SR-모터

    직결구동 SR-모터

  • SRM Driver/Control

    SRM Driver/Control

  • LCD 무선 제어장치

    LCD 무선 제어장치

  • 팬 날개 (Air Foil/Blades) - 고객 주문 생산

    팬 날개 (Air Foil/Blades) - 고객 주문 생산

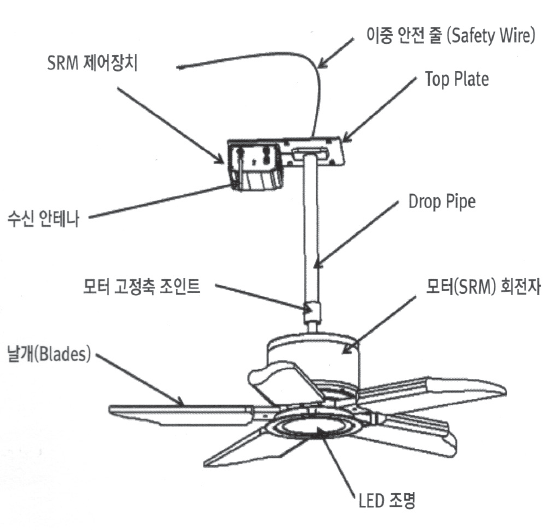

AIR 360® 조립구성도
특별한 옵션 - LED 조명과 Full Color LCD 무선 제어장치

조명 : 0-10단계 조도조절

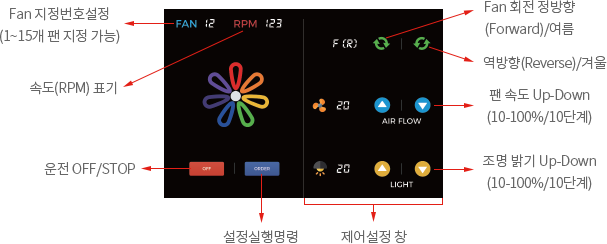

LCD 무선 제어장치 디스플레이

주의사항

AIR 360® 제품은 반드시 회사가 지정한 유자격자와 설치 매뉴얼 지침에 따라 설치되어야 합니다.

02. AIR 360® 규격

← 좌우로 스크롤 해주세요 →

구분 LCF 300 LCF 400 LCF 500 LCF 600 LCF 700
날개 직경 3m 4m 5m 6m 7m
회전속도 20 ~ 110 rpm 20 ~ 80 rpm 20 ~ 60 rpm 20 ~ 50 rpm 20 ~ 40 rpm
유효면적 120 sq.m 240 sq.m 400 sq.m 540 sq.m 640 sq.m
바닥평균풍속 1.5 ~ 2.5m / sec 1.5 ~ 2.5m / sec 1.5 ~ 2.5m / sec 1.5 ~ 2.5m / sec 1.5 ~ 2.5m / sec
바닥제트기류(높이) 0.7 ~ 0.9m 1.2m 1.4m 1.8m 2.0m
사용모터 SRM 1/3Hp SRM 1/2Hp SRM 3/4Hp SRM 3/4Hp SRM 3/4Hp
사용전압 220Vac 단상 220Vac 단상 220Vac 단상 220Vac 단상 220Vac 단상
소비전력(최대) 342W 350W 358W 366W 375W
평균 운전 소비전력 120W 130W 150W 168W 180W
운전제어방식 무선 리모트 콘트롤 무선 리모트 콘트롤 무선 리모트 콘트롤 무선 리모트 콘트롤 무선 리모트 콘트롤
날개(Airfoil) Plastic (G+ABS) Aluminum Aluminum Aluminum Aluminum
LED 조명 선택 사양 선택 사양 선택 사양 선택 사양 선택 사양
무게(Weight) 38kg 48kg 55kg 64kg 78kg

※ 설치 및 사용법에 관한 자세한 사항은 매뉴얼 참조

특징
  • 01

    직결구동

  • 02

    저 소비전력

  • 03

    저 소음

  • 04

    저 중량

  • 05

    내구성 뛰어나
    장수명 보장

  • 06

    가격 경쟁력 우수

  • 07

    무선 제어로 사용
    및 설치 간편

  • 08

    IoT 및
    인공지능화 용이

  • 09

    FEMS, BEMS
    연계 Data 제공

03. AIR 360® 설치 예

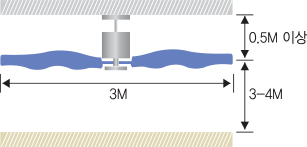

  • LCF-300
    LCF-300

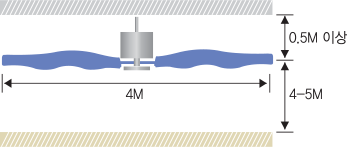

  • LCF-400
    LCF-300

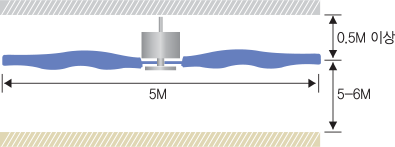

  • LCF-500
    LCF-300

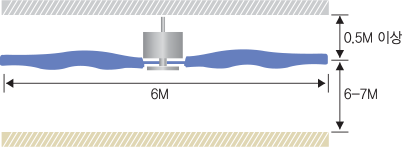

  • LCF-600
    LCF-300

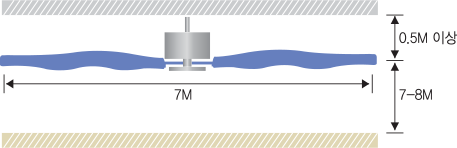

  • LCF-700
    LCF-300

04. 뛰어난 기술력과 생산 품질

* 특허 - 원천기술확보 (현 국내 6건, 미국 1건 등록)

(주)에스엔이노베이션은 독자적인 모터 기술력을 바탕으로 정부의 지원을 받아 HVLS Fan(AIR 360®)을 개발·생산하고 있습니다.
혁신적인 모터 기술인 SRM을 채용한 HVLS 팬(AIR 360®)은 더 좋은 성능과 고객의 이익을 약속합니다.

05. 철저한 품질 관리와 우수한 국내외 전문 생산 협력 라인

  • HVLS Fan 전용 SRM 생산 라인

  • 자체 개발한 SR Motor, 제어장치, Blade 생산라인
